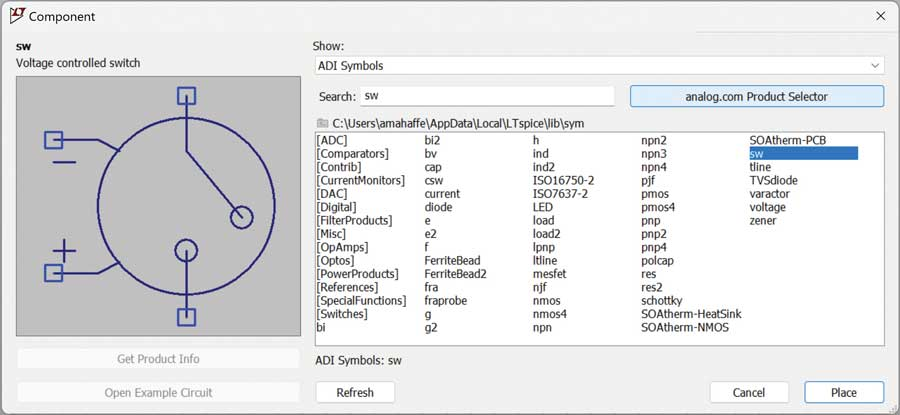

简介：电压控制开关是LTSpice电路的基本组件。它提供了一种简单的方法，可以在电路中打开或操作短路以在模拟过程中接收动态切换。完成该计划后，设计人员可能需要采用更精确的FET或开关模型，但是在设计的早期阶段，更简单的切换元素绝对是一个更理想的选择。在开始本文之前，所需的步骤假定读者对LTSpice的基本操作有特定的了解。如果您不熟悉如何使用LTSpice，请首先咨询入口指南的基本概念以及LTSpice视频的基本概念。步骤1：放置开关符号，然后打开您需要添加的开关的示意图。或者，选择文件→创建新方案的新方案。选择“编辑”→组件或按Direct访问键，然后在组件库中选择SW。要调整开关符号的方向，请使用rotation命令（旋转，ctrl+r）和镜像（镜子，ctrl+e）。单击位置，然后单击该方案以放置新开关。参见图1。图1选择一个组件对话框开关。步骤2：添加模型语句→选择SPICE指令（或按快捷方式键“）添加模型指令参数值（图2）。并正确链接。将SW更改为MYSW并链接此刚创建的MYSW。来源，选择编辑→组件，在对话框中选择“电压组件”，然后单击直接访问键V或单击方案以放置电压源，然后单击V值，然后输入以下脉冲命令以创建三角形波（如图4所示）。开关控制电压电压开关的D参数为0V，这是三角形波灯的一个示例，并以50％的工作周期关闭了此Mdefault Switch Odel。简单的示例使用此处提供的简单示例来选择或选择文件→打开示例→教育→VSWITCH.ASC。参见图5。改变了。右键单击板。模型，将VH值更改为VH = 0，然后再次运行模拟。请注意，此开关表现出理想的替代行为，并立即完成完全活跃的状态之间的变化他v valuest。此示例中的VT为0.5V。参见图7。图7 = 0显示了开关的理想行为。此外，您还可以绘制开关操作与输入电压之间关系的图。消除跟踪V（in），然后单击X轴上的右键，然后将X轴从时间更改为V（in）。请参阅图。 8和9。图8在V（in）中建立了水平轴。图9绘制了V（OUT）和V（in）之间的关系。当VH为正时，开关表现出滞后特性。在vswitch.asc的示例中，VH更改为0.2 V，以显示相应的磁滞效应。参见图10。图10。当VH为正值时，开关显示VH是一个负值。如果VH为负，则开关开关较软（过渡区域由负VH值建立）。请记住，VH阴性只会软化开关，不会引起滞后。参见图11。f中负VH值的示例Igure 11减轻了过渡。可变收益OP的OPC：第二个示例的灵感来自此处发布的电气实验室项目。 OP放大器和开关理想型号允许您模拟电路的简单版本。此示例的方案是_gain_ampier_example.asc。请注意，随着当前路线穿过R3的当前路线在打开电路和短路之间定期变化，放大器电路的增益如何变化。参见图12。图12用Gane LTSpice变量实现了宏FET，开关和多路复用器模型。如果您需要设计需要接近真实设备的电路并替换理想的电压控制开关，则LTSpice组件库会提供型号选项，例如晶体管，ADI开关，多路复用等。作者的个人资料安妮·马哈菲（Anne Mahaffey）于2003年加入ADI，是一名试用工程师，招聘直接数字频率合成产品。他拥有佐治亚理工学院的电气工程学位和电气硕士学位美国北卡罗来纳州州立大学的工程。他创建并承认了Precision Studio Tool Suite的设计工具已有10多年的历史，目前是ADI的领先应用工程师，并且是LTSpice支持的主要负责。
